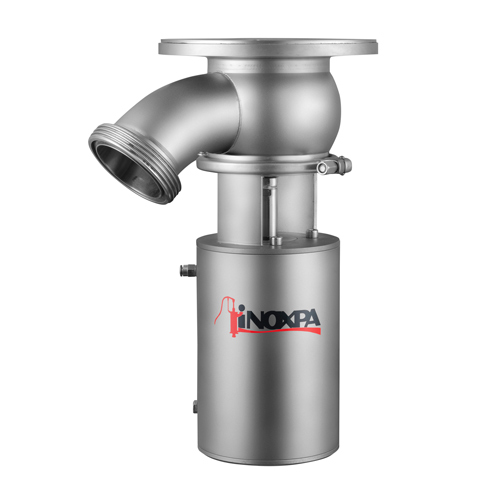

Inoxpa INNOVA F Válvula de Simple Asiento de Fondo de Tanque

La válvula INNOVA F es una válvula de simple asiento con función de cierre diseñada específicamente para ser instalada en fondos de tanque y depósitos en aplicaciones higiénicas.

Diseño y características

• Diseño más compacto para reducir el espacio.
• Cuerpo específico con brida soldada.
• Salida con tubo curvo a 45º para permitir la soldadura.
• Apertura al interior de la válvula.
• Diseño de juntas radiales.
• Actuador neumático con efecto simple.
• Válvula normalmente cerrada.
• La linterna abierta permite la inspección visual del llenado del eje.

Materiales

Piezas en contacto con el producto AISI 316L (1.4404)
Otras piezas de inoxidable AISI 304 (1.4301)
Junta EPDM

Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate

Tamaños disponibles
DIN 11850 DN 25 – DN 100
ASME BPE OD 1″ – OD 4″

Conexiones Soldar

Opciones

• Accionamiento manual
• Juntas en FPM, HNBR.
• Otras conexiones.
• Cabezal de control C-TOP y C-TOP+.
• Detectores de posición externos.
• Acabado superficial Ra ≤ 0,5 μm.

Documentos

Ficha Técnica – Válvula de Simple Asiento de Fondo de Tanque INNOVA F

Instrucciones de Instalación, Servicio y Mantenimiento – INNOVA F
