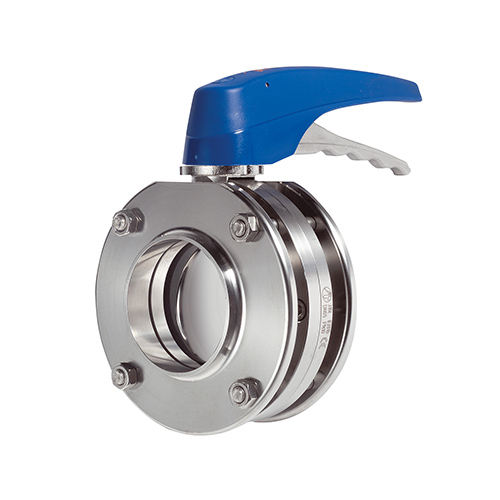

Inoxpa 4900 Válvula de Mariposa Sandwich

Las válvulas de mariposa sándwich, de accionamiento manual o automático, se pueden utilizar en la mayoría de aplicaciones de productos líquidos en las industrias alimentaria, farmacéutica y química.
Su diseño permite un fácil montaje y desmontaje de la válvula de la instalación sin tener que separar las tuberías.

Principio de funcionamiento

La válvula de mariposa puede ser accionada automáticamente mediante un actuador o manualmente con la maneta.
La maneta bloquea la válvula en la posición de “abierto” o “cerrado” aunque también existen otras versiones con posiciones intermedias.
El actuador transforma el movimiento axial del pistón en un movimiento rotativo de 90º, que transmite a la mariposa.

Diseño y características

• Diseño entre bridas.
• Diseño compacto y robusto.
• Maneta multiposición estándar hasta DN 100/4″.
• Maneta dos posiciones estándar para tamaños superiores a DN 100/4″.
• Baja pérdida de carga.
• Laterales intercambiables con cualquier tipo de conexión.
• Conexiones DIN 11850.
• Trazabilidad de componentes.

Materiales

Mariposa y laterales: AISI 316L (forjados)
Maneta: AISI 304 / PA
Otras piezas de acero: AISI 304
Junta: EPDM según FDA 177.2600
Acabado superficial interno: Ra ≤ 0,8 µm
Acabado superficial externo: Mecanizado, Ra ≤ 1,2 µm

Opciones

• Válvula en AISI 304L.
• Juntas en NBR, VMQ o FPM.
• Maneta multiposición de dos tamaños.
• Maneta dos posiciones, palanca, micrométrica, con candado…
• Actuador neumático de simple y doble efecto, de diferentes tamaños según el par de maniobra de la válvula, o actuador eléctrico.
• Posicionador electroneumático.
• Detectores de posición inductivos.
• Cabezal de control C-TOP (detectores de posición inductivos o microinterruptores).
