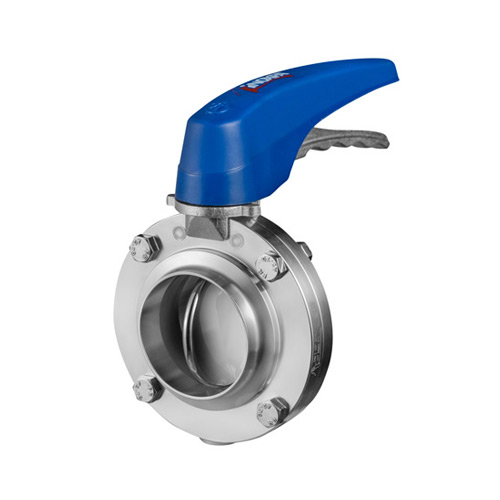

Inoxpa A480 / A490 Válvula de Mariposa
Las válvulas de mariposa A480, de accionamiento manual o automático, se pueden utilizar en la mayoría de aplicaciones de productos líquidos en las industrias alimentaria, farmacéutica y química. El diseño de la válvula de mariposa entre bridas A490 facilita su instalación y su mantenimiento permitiendo la extracción de la válvula mediante 4 tornillos dejando fijas las bridas soldadas a la instalación.
Las válvulas de mariposa A480, de accionamiento manual o automático, se pueden utilizar en la mayoría de aplicaciones de productos líquidos en las industrias alimentaria, farmacéutica y química. El diseño de la válvula de mariposa entre bridas A490 facilita su instalación y su mantenimiento permitiendo la extracción de la válvula mediante 4 tornillos dejando fijas las bridas soldadas a la instalación.
La válvula de mariposa puede ser accionada automáticamente mediante un actuador o manualmente con una maneta. La maneta bloquea la válvula en la posición de “abierto” o “cerrado” aunque también existen otras versiones con posiciones intermedias. El actuador transforma el movimiento axial del pistón en un movimiento rotativo de 90º que transmite al disco.
Diseño y características
- Diseño bajo los estándares EHEDG.
- Manetas y accionamientos neumáticos o eléctricos fácilmente intercambiables.
- Baja pérdida de carga.
- Laterales intercambiables con cualquier tipo de conexión.
- Trazabilidad de componentes.
- Las juntas cumplen con los requisitos de la USP CLASS VI.
Materiales
Disco 1.4404 (AISI 316L)
Laterales 1.4301 (AISI 304) o 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Junta EPDM, HNBR, VMQ o FPM
Acabado superficial:
Interno Ra ≤ 0,8 µm
Externo Mecanizado
Opciones
- Distintos tipos de manetas.
- Actuador neumático de simple y doble efecto o actuador eléctrico.
- Detectores de posición inductivos.
- Cabezal de control C-TOP S.
- Disponible en versión ATEX.
