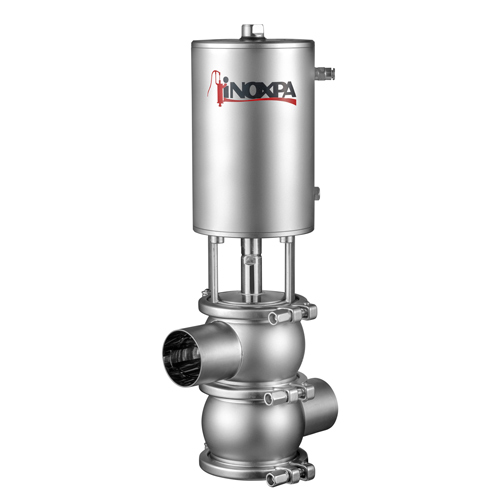

Inoxpa INNOVA M Válvula de Simple Asiento de Cierre

La válvula INNOVA tipo M es una válvula neumática de simple asiento con función de cierre en aplicaciones higiénicas.

Válvula diseñada para flujo de producto con dirección del cuerpo superior al cuerpo inferior.

Para evitar golpes de ariete el cierre actúa de abajo hacia arriba contra la dirección del flujo.

Diseño y características

• Junta de perfil específico asegura su fiabilidad en condiciones de trabajo adversas.
• Diseño higiénico de la junta permite una limpieza perfecta.
• Actuador neumático de simple efecto.
• Válvula normalmente cerrada (NC) en su versión estándar.
• Montaje normalmente abierta (NO) con la simple inversión del actuador neumático.
• Fácil desmontaje piezas internas aflojando una abrazadera clamp.
• Linterna abierta permite inspección visual de obturación del eje.
• Cuerpo orientable 360º.

Materiales

Piezas en contacto con el producto Acero inoxidable AISI 316L (1.4404)
Otras piezas de inoxidable Acero inoxidable AISI 304 (1.4301)
Junta EPDM según FDA 177.2600

Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate

Tamaños disponibles:
DIN 11850 DN 25 – DN 100
ASME BPE OD 1″ – OD 4″

Conexiones: Soldar

Opciones

• Actuador neumático doble efecto.
• Juntas en FPM, HNBR.
• Otras conexiones.
• Cabezal de control C-TOP y C-TOP+.
• Detectores de posición externos.
• Acabado superficial Ra ≤ 0,5 μm

Documentos

Ficha Técnica – Válvula de Simple Asiento de Cierre INNOVA M

Instrucciones de Instalación, Servicio y Mantenimiento – Válvula de Simple Asiento INNOVA M / L
